Von der Punktwolke zum digitalen Zwilling: Wie moderne 3D-Vermessung die Brückenmodellierung revolutioniert
Die Digitalisierung von Brückenbauwerken steht vor einer fundamentalen Herausforderung: Der Großteil der deutschen Infrastruktur existiert nur in 2D-Plänen oder gar ohne aktuelle Dokumentation. Gleichzeitig fordern moderne Planungs- und Sanierungsprozesse präzise BIM-Modelle. Die Lösung? Eine intelligente Kombination aus 3D-Laserscanning und spezialisierter Ingenieurexpertise.
Die besondere Komplexität von Brückenbauwerken
Brücken sind keine gewöhnlichen Gebäude. Als lineare Tragwerke mit gekrümmten Achsverläufen, variablen Querschnitten und komplexen Trassierungen stellen sie höchste Anforderungen an die digitale Erfassung und Modellierung. Während im Hochbau oft standardisierte Geometrien dominieren, erfordert jede Brücke individuelle Lösungen – von der Plattenbrücke bis zur Schrägseilkonstruktion.
Diese geometrische Komplexität macht die manuelle Nachmodellierung zu einem zeit- und kostenintensiven Unterfangen. Hier setzt die moderne Vermessungstechnik an: Millimetergenaues 3D-Laserscanning erfasst die Realität in all ihrer Komplexität und schafft die Grundlage für präzise digitale Modelle.
Der Weg von der Realität zum BIM-Modell
1. Präzise Datenerfassung durch kombinierte Verfahren
Die optimale Erfassung von Brückenbauwerken erfordert oft eine Kombination verschiedener Technologien:

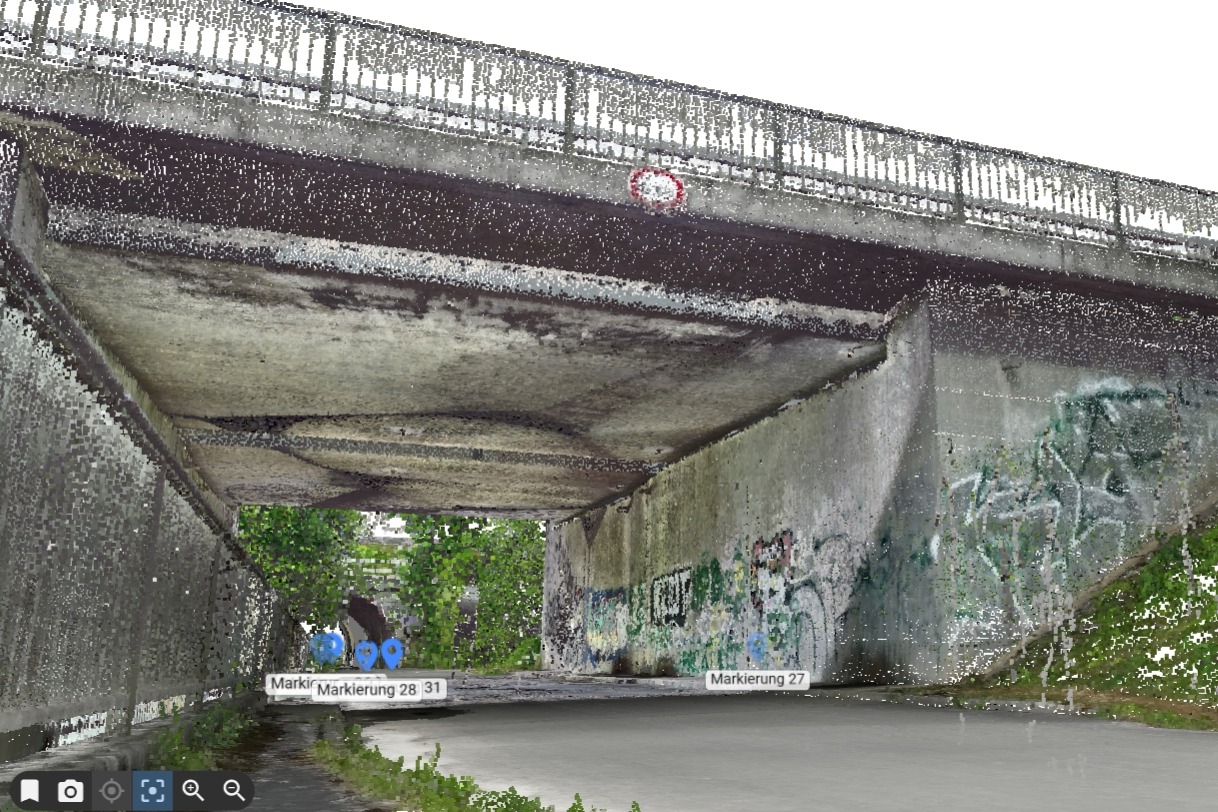

- Terrestrisches Laserscanning für höchste Genauigkeit bei statischen Strukturen und schwer zugänglichen Bereichen
- Mobile Mapping für die effiziente Erfassung großer Flächen mit automatischer Orientierung im Raum
- Drohnenvermessung für die Dokumentation von Brückenoberseiten und unzugänglichen Bauteilen
Diese Methodenkombination ermöglicht die vollständige Erfassung auch komplexester Bauwerke – von den Widerlagern über die Pfeiler bis zu den Überbauten und konstruktiven Details.
2. Intelligente Datenverarbeitung mit Ingenieurverstand

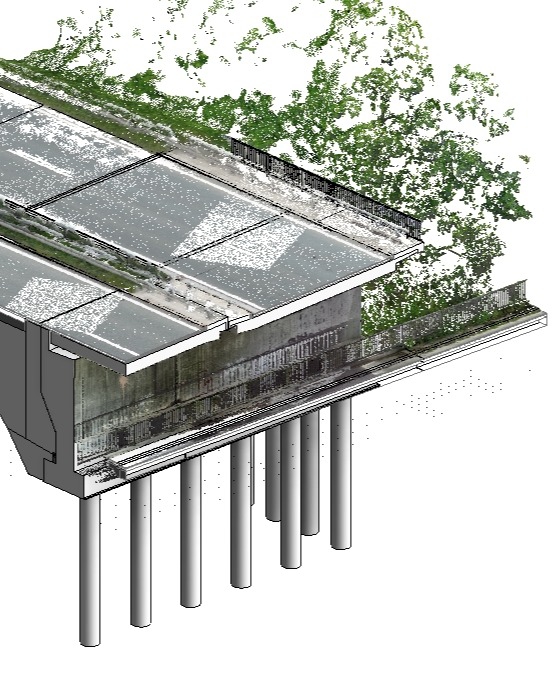

Die Herausforderung liegt nicht nur in der Erfassung, sondern vor allem in der fachgerechten Interpretation der Scandaten. Aus Millionen von Messpunkten müssen konstruktive Elemente extrahiert und in parametrische BIM-Modelle überführt werden. Dies erfordert:
- Systematische Analyse der Punktwolken mit Verständnis für Tragwerkslogik
- Identifikation von Bauteilen trotz Verdeckungen und Störungen
- Rekonstruktion nicht sichtbarer Elemente basierend auf Ingenieurwissen
- Integration vorhandener Bestandspläne zur Vervollständigung der Modelle

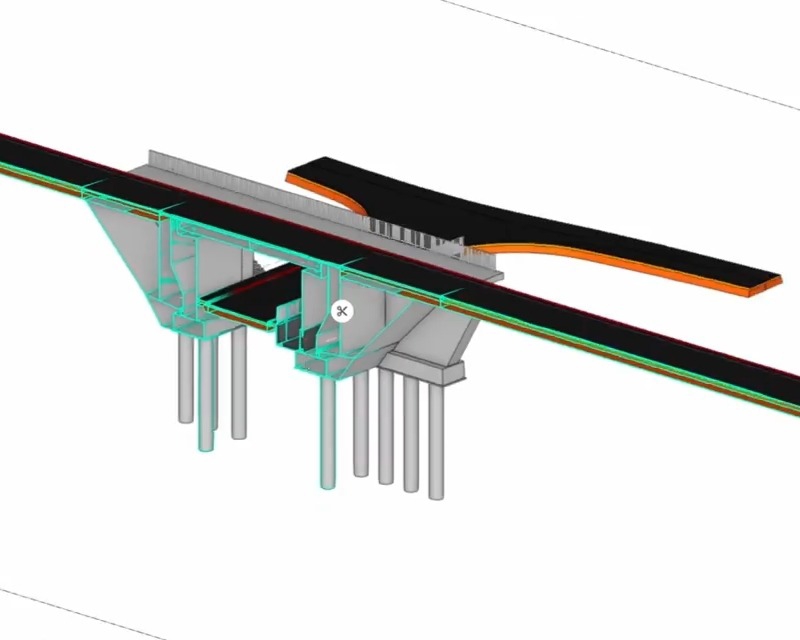

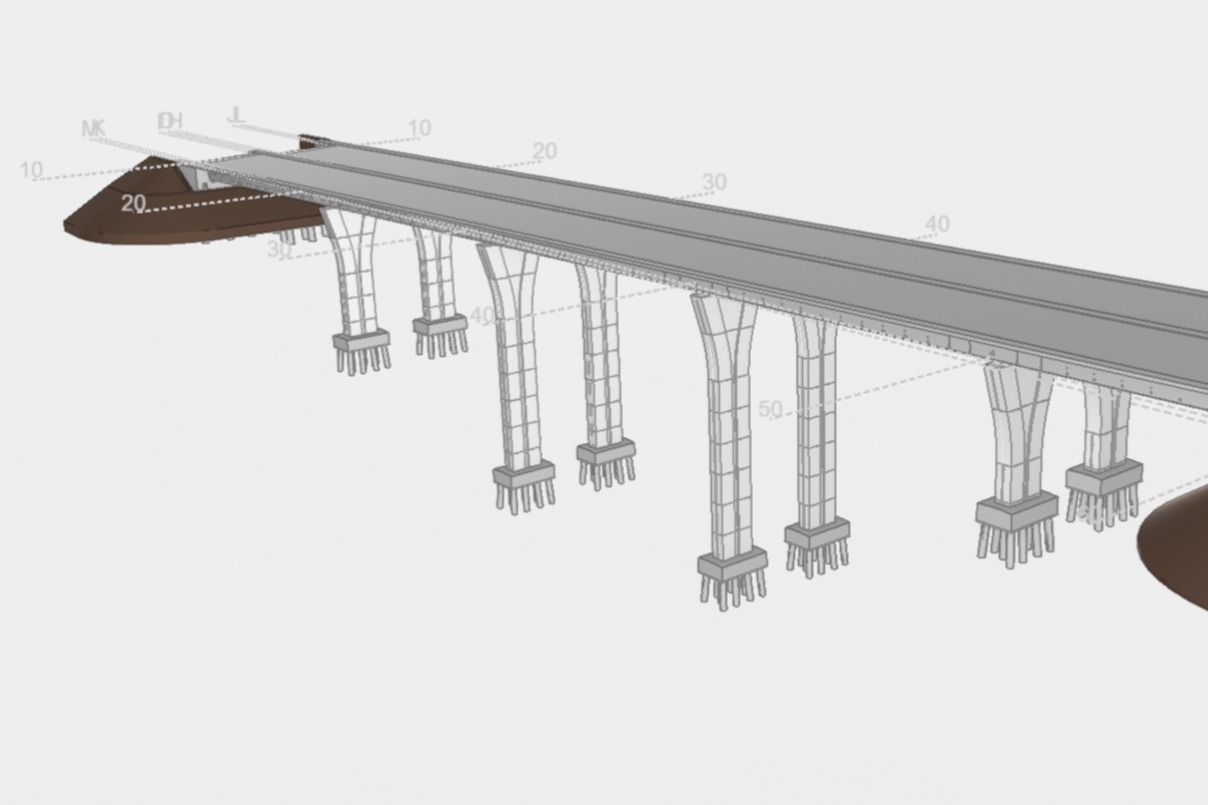

3. Strukturierte BIM-Modellierung für den gesamten Lebenszyklus
Das Ergebnis geht weit über eine reine 3D-Visualisierung hinaus. Jedes Bauteil erhält seine spezifischen Eigenschaften – von Materialparametern über Querschnittswerte bis zu konstruktiven Details. Diese strukturierte Datenerfassung ermöglicht:
- Effiziente Sanierungsplanung durch exakte Bestandsdokumentation
- Präzise Kollisionsprüfungen bei Umbauten und Erweiterungen
- Fortlaufendes Monitoring durch Integration von Inspektionsdaten
- Optimiertes Facility Management über den gesamten Lebenszyklus
Spezialisierte Expertise durch starke Partnerschaften
Für die anspruchsvolle Modellierung von Brückenbauwerken arbeiten wir eng mit Anton Schlei von Werner und Schlei Ingenieure zusammen. Mit seiner langjährigen Erfahrung im Brückenbau bei Max Bögl bringt unser Partnerbüro genau das spezialisierte Know-how mit, das für die fachgerechte Interpretation und Modellierung komplexer Tragwerke erforderlich ist. Diese Kombination aus modernster Messtechnik und tiefgreifender Ingenieurexpertise garantiert BIM-Modelle, die nicht nur geometrisch präzise sind, sondern auch die konstruktive Logik und statischen Anforderungen von Brückenbauwerken vollständig abbilden.
Praktische Anwendungsfälle aus der Praxis
Bestandserfassung für Sanierungsprojekte
Bei der Sanierung historischer Brücken fehlen oft aktuelle Pläne. Durch die Kombination von Laserscanning und vorhandenen Altunterlagen entstehen vollständige digitale Modelle, die alle Verformungen und baulichen Veränderungen dokumentieren. Dies schafft Planungssicherheit und vermeidet kostspielige Überraschungen während der Bauausführung.
As-Built-Kontrolle bei Neubauprojekten
Moderne Infrastrukturprojekte erfordern die kontinuierliche Überwachung der Bauausführung. Der Soll-Ist-Vergleich zwischen BIM-Planung und Laserscandaten deckt Abweichungen frühzeitig auf und ermöglicht rechtzeitige Korrekturen. Dies ist besonders bei öffentlichen Auftraggebern zunehmend verpflichtend.
Digitale Zwillinge für prädiktive Wartung
Die Verknüpfung von BIM-Modellen mit Echtzeitdaten aus IoT-Sensoren schafft lebendige digitale Zwillinge. Diese ermöglichen die vorausschauende Wartung kritischer Infrastruktur und verlängern die Lebensdauer der Bauwerke bei optimierten Betriebskosten.
Die Zukunft der Infrastrukturdigitalisierung
Die Entwicklung steht nicht still. Aktuelle Forschungen im Bereich „Scan-to-BIM-to-Sim“ gehen über die reine Modellerstellung hinaus und ermöglichen die direkte Integration von Simulationen und Echtzeitanalysen. Künstliche Intelligenz unterstützt zunehmend bei der automatisierten Bauteilerkennung und beschleunigt den Modellierungsprozess.
Für Betreiber von Infrastrukturbauwerken bedeutet dies: Die Investition in präzise 3D-Vermessung und BIM-Modellierung zahlt sich über den gesamten Lebenszyklus aus – durch reduzierte Planungsrisiken, optimierte Wartungszyklen und fundierte Entscheidungsgrundlagen für zukünftige Maßnahmen.
Ihr Partner für die Brückendigitalisierung
Die Digitalisierung von Brückenbauwerken erfordert mehr als technische Kompetenz – sie verlangt das Zusammenspiel von modernster Messtechnik, spezialisiertem Ingenieurwissen und effizienten Prozessen. Bei Metrika360 vereinen wir diese Elemente zu maßgeschneiderten Lösungen für Ihre Infrastrukturprojekte.
Ob Bestandserfassung per Laserscanning, Erstellung von BIM-Modellen aus 2D-Plänen oder die Entwicklung digitaler Zwillinge – wir begleiten Sie auf dem Weg in die digitale Zukunft Ihrer Bauwerke.
Kontaktieren Sie uns für eine unverbindliche Beratung zu Ihrem Brückenprojekt. Gemeinsam finden wir die optimale Digitalisierungsstrategie für Ihre Infrastruktur.
