Modélisation 3D de ponts
CE QUE NOUS FAISONS ?Des solutions BIM spécialisées pour les projets d’infrastructure
Modéliser des ouvrages d’art de façon professionnelle demande plus que des compétences en CAO. Structures complexes, sections variables et tracés exigeants réclament un savoir d’ingénieur spécialisé. Nous réalisons des maquettes BIM précises pour vos projets de ponts, avec la compréhension du détail constructif et du fonctionnement structurel.
La modélisation de ponts exige un savoir spécialisé
Un pont n’est pas un ouvrage ordinaire. Les structures linéaires à tracés complexes, sections variables et nœuds exigeants demandent une expertise de modélisation spécialisée.
Nos ingénieurs modélisent tous les types de ponts avec la précision requise :
- Ponts-dalles et ponts à poutres sous chaussée
- Sections en caisson
- Ouvrages mixtes acier-béton
- Ponts en béton précontraint à tracés de câbles complexes
- Ponts en arc et ouvrages haubanés
La modélisation BIM paramétrique permet de représenter exactement les axes courbes, les angles de biais et les sections variables. Chaque élément est modélisé de façon structurée, de la culée au tablier.
Des plans 2D aux maquettes BIM 3D
La plupart des ponts sont encore conçus en 2D. Les projets actuels exigent pourtant des maquettes BIM. Nous transposons professionnellement vos plans 2D éprouvés en maquettes 3D conformes aux normes.
Une transposition systématique de vos pièces graphiques
Vos plans, coupes et détails constituent notre base de travail. Nos ingénieurs interprètent les plans dans les règles de l’art — pas seulement géométriquement, mais avec la compréhension de la logique structurelle et des liens constructifs.
Le processus de modélisation structuré comprend :
- Analyse et contrôle de plausibilité de toutes les pièces
- Construction de la géométrie 3D le long d’axes définis
- Modélisation paramétrique de tous les éléments porteurs
- Intégration des détails constructifs et des assemblages
- Renseignement structuré de toutes les informations d’élément
Le résultat : une maquette BIM complète, qui offre davantage qu’une simple visualisation 3D.
Des solutions quand les plans sont incomplets
Modéliser des ponts existants à partir de données de scan laser

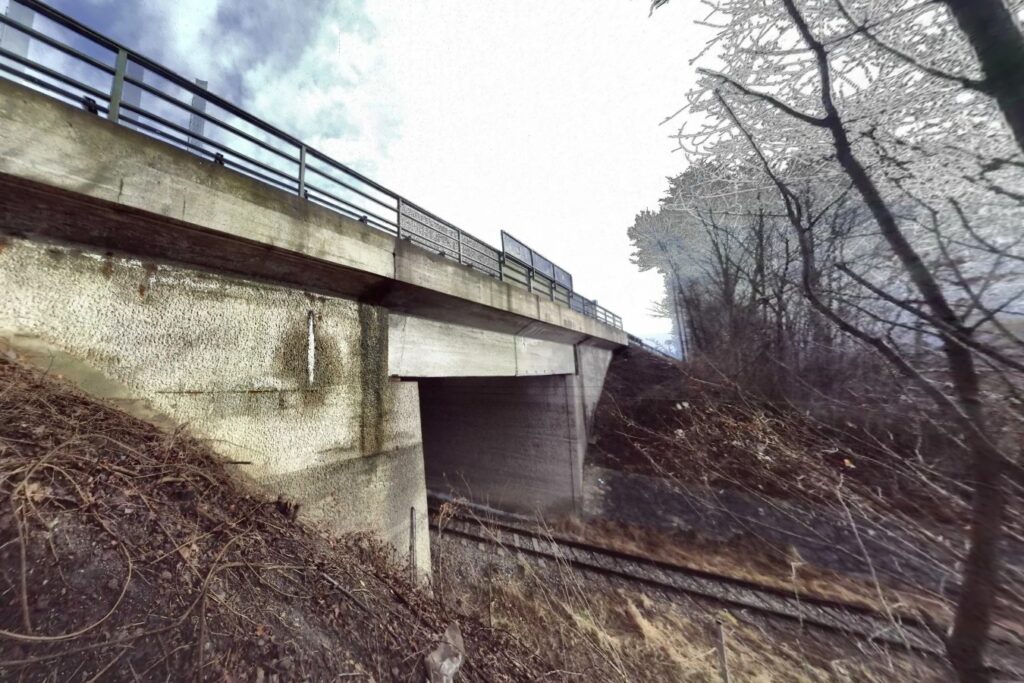

Pour les ponts sans plans à jour, nous proposons une modélisation BIM à partir de données de scan laser 3D. Cette méthode convient idéalement au relevé de l’existant et aux projets de réparation.
Des maquettes précises issues de nuages de points

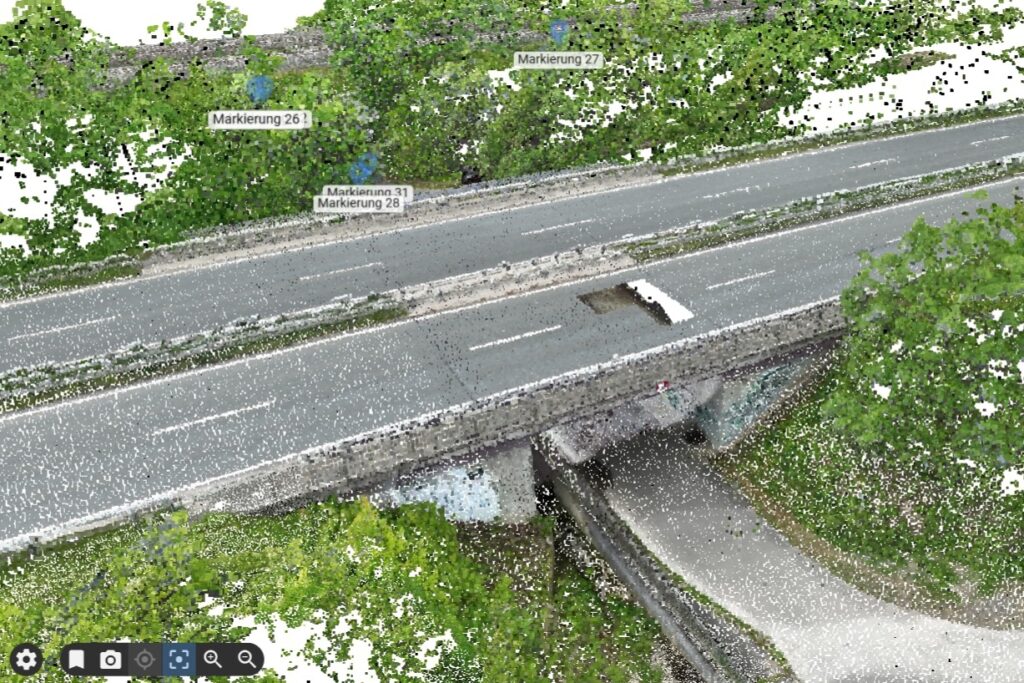

Des données de scan au millimètre près forment la base. Nos experts extraient systématiquement tous les éléments du nuage de points : culées, piles, tabliers et détails constructifs.
La difficulté : à partir de données de surface, il faut interpréter des éléments constructifs. C’est là que le savoir d’ingénieur paie.
La combinaison optimale des données
Les meilleurs résultats naissent d’un usage systématique des données : les anciens plans montrent la construction d’origine, les scans laser saisissent l’état actuel. Nous combinons les deux sources en une maquette d’existant complète.
Des maquettes BIM détaillées, à structure de données complète
Chaque élément reçoit toutes les propriétés pertinentes. Matériaux, caractéristiques de section et paramètres constructifs sont renseignés systématiquement. La structure hiérarchique permet des exploitations efficaces à toutes les phases du projet.
Une précision particulière sur les détails critiques :
- Points d’appui avec leur dessin constructif exact
- Ouvrages de transition entre systèmes différents
- Traitement des joints avec leurs possibilités de mouvement
- Tracés des câbles sur les ouvrages précontraints
La qualité par l’expertise d’ingénieur
Des ingénieurs qui modélisent pour des ingénieurs. Des contrôles qualité continus garantissent la précision géométrique et la justesse technique. Chaque maquette est vérifiée systématiquement et confrontée aux données de départ.
La qualité de maquette documentée vous donne la sécurité nécessaire pour toutes les étapes de conception suivantes.
Lancez votre projet de pont en BIM
Vous avez besoin d’une maquette BIM pour un pont ou un ouvrage d’infrastructure ?
Profitez de notre modélisation 3D de ponts spécialisée :
- Transposition efficace de vos plans 2D
- Relevé précis de l’existant à partir de données de scan
- Maquettes BIM conformes aux normes pour toutes les exigences
Prenez contact pour un échange sans engagement sur votre projet. Nous vous montrons la meilleure voie pour la modélisation 3D d’ouvrages d’art — dans les délais et au plus haut niveau de qualité.
