De la nube de puntos al gemelo digital: cómo la medición 3D transforma el modelado de puentes
La digitalización de los puentes se enfrenta a un reto de fondo: la mayor parte de la infraestructura alemana solo existe en planos 2D o directamente sin documentación actualizada. Al mismo tiempo, los procesos modernos de proyecto y rehabilitación exigen modelos BIM precisos. ¿La solución? Una combinación inteligente de escaneo láser 3D y experiencia especializada en ingeniería.
La complejidad particular de los puentes
Los puentes no son edificios corrientes. Como estructuras lineales con trazados curvos, secciones variables y geometrías complejas, plantean las máximas exigencias a la captura y el modelado digitales. Mientras que en la edificación suelen dominar las geometrías estandarizadas, cada puente exige soluciones individuales – desde el puente losa hasta la estructura atirantada.
Esa complejidad geométrica convierte el remodelado manual en una tarea costosa en tiempo y dinero. Ahí entra la técnica de medición moderna: el escaneo láser 3D con precisión milimétrica capta la realidad en toda su complejidad y crea la base para modelos digitales precisos.
El camino de la realidad al modelo BIM
1. Captura precisa de datos mediante procedimientos combinados
La captura óptima de puentes exige a menudo combinar varias tecnologías:
- Escaneo láser terrestre para la máxima exactitud en estructuras estáticas y zonas de difícil acceso
- Mobile mapping para la captura eficiente de grandes superficies con orientación automática en el espacio
- Medición con dron para documentar tableros de puente y elementos inaccesibles
Esta combinación de métodos permite capturar por completo incluso las obras más complejas – desde los estribos y las pilas hasta el tablero y los detalles constructivos.
2. Procesamiento inteligente de datos con criterio de ingeniería

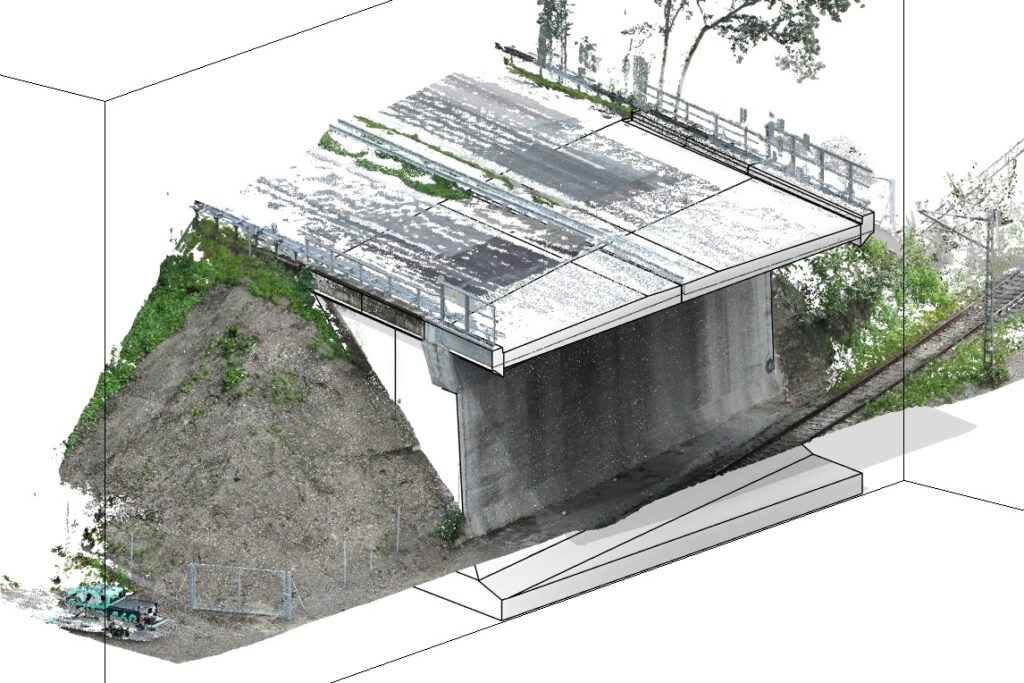

El reto no está solo en la captura, sino sobre todo en la interpretación correcta de los datos del escaneo. De millones de puntos de medición hay que extraer los elementos constructivos y trasladarlos a modelos BIM paramétricos. Esto exige:
- Análisis sistemático de las nubes de puntos con comprensión de la lógica estructural
- Identificación de elementos pese a ocultaciones e interferencias
- Reconstrucción de elementos no visibles a partir del conocimiento de ingeniería
- Integración de planos existentes para completar los modelos

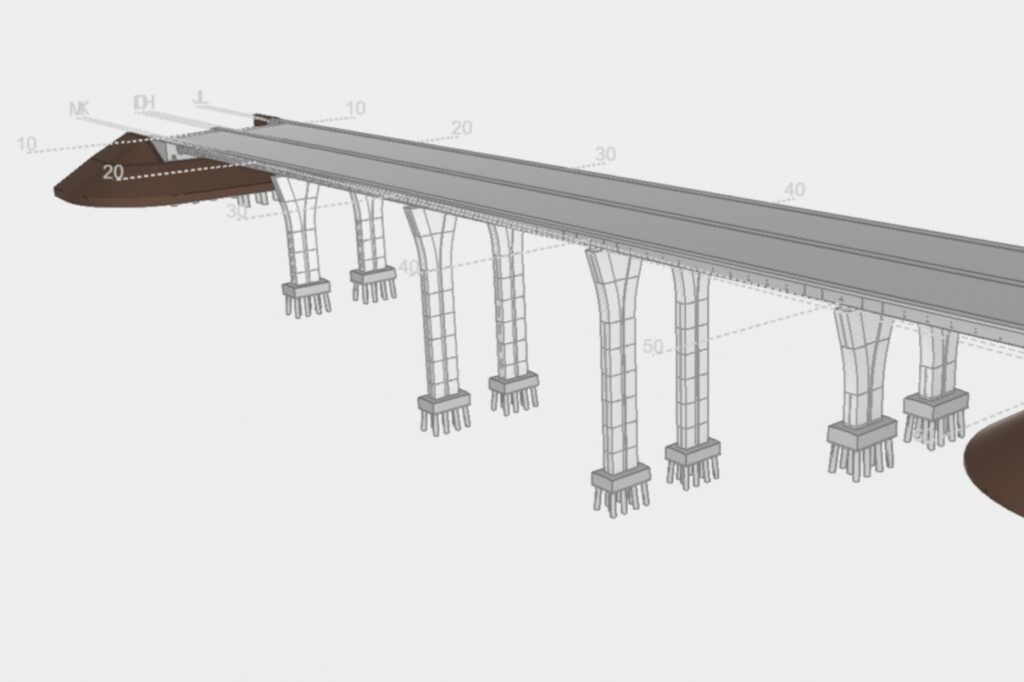

3. Modelado BIM estructurado para todo el ciclo de vida
El resultado va mucho más allá de una simple visualización 3D. Cada elemento recibe sus propiedades específicas – desde parámetros de material hasta valores de sección y detalles constructivos. Esta captura estructurada de datos permite:
- Planificación eficiente de la rehabilitación gracias a una documentación exacta del estado existente
- Comprobaciones de colisión precisas en reformas y ampliaciones
- Monitorización continua mediante la integración de datos de inspección
- Gestión optimizada del inmueble a lo largo de todo el ciclo de vida
Experiencia especializada gracias a alianzas sólidas
Para el exigente modelado de puentes trabajamos estrechamente con Anton Schlei, de Werner und Schlei Ingenieure. Con su larga experiencia en construcción de puentes en Max Bögl, nuestro despacho asociado aporta exactamente el saber hacer especializado que se necesita para interpretar y modelar correctamente estructuras complejas. Esta combinación de técnica de medición de última generación y profunda experiencia de ingeniería garantiza modelos BIM que no solo son geométricamente precisos, sino que reflejan por completo la lógica constructiva y las exigencias estructurales de los puentes.
Casos de aplicación tomados de la práctica
Captura del estado existente para proyectos de rehabilitación
En la rehabilitación de puentes históricos suelen faltar planos actualizados. Combinando el escaneo láser con la documentación antigua disponible se obtienen modelos digitales completos que documentan todas las deformaciones y modificaciones constructivas. Esto aporta seguridad de planificación y evita sorpresas costosas durante la ejecución.
Control as-built en proyectos de obra nueva
Los proyectos de infraestructura modernos exigen una supervisión continua de la ejecución. La comparación entre el proyecto BIM y los datos del escaneo revela desviaciones a tiempo y permite correcciones oportunas. Para los clientes públicos, esto es cada vez más obligatorio.
Gemelos digitales para el mantenimiento predictivo
La vinculación de modelos BIM con datos en tiempo real de sensores IoT crea gemelos digitales vivos. Permiten el mantenimiento predictivo de infraestructuras críticas y prolongan la vida útil de las obras con costes de explotación optimizados.
El futuro de la digitalización de infraestructuras
El desarrollo no se detiene. Las investigaciones actuales en el ámbito del «scan-to-BIM-to-sim» van más allá de la mera creación de modelos y permiten integrar directamente simulaciones y análisis en tiempo real. La inteligencia artificial apoya cada vez más el reconocimiento automatizado de elementos y acelera el proceso de modelado.
Para los operadores de infraestructuras esto significa: la inversión en medición 3D precisa y modelado BIM se amortiza a lo largo de todo el ciclo de vida – por la reducción de riesgos de proyecto, la optimización de los ciclos de mantenimiento y una base sólida de decisión para actuaciones futuras.
Su socio para la digitalización de puentes
La digitalización de puentes exige más que competencia técnica – requiere la interacción de técnica de medición de última generación, conocimiento especializado de ingeniería y procesos eficientes. En Metrika360 reunimos estos elementos en soluciones a medida para sus proyectos de infraestructura.
Ya se trate de la captura del estado existente por escaneo láser, de la creación de modelos BIM a partir de planos 2D o del desarrollo de gemelos digitales – le acompañamos en el camino hacia el futuro digital de sus obras.
Contacte con nosotros para un asesoramiento sin compromiso sobre su proyecto de puente. Juntos encontraremos la estrategia de digitalización óptima para su infraestructura.
