Escaneo láser móvil a prueba: el NavVis MLX en el levantamiento del estado existente
Escaneo láser móvil con el NavVis MLX – cómo la fusión de sensores moderna permite resultados estables en pasillos acristalados y centrales técnicas complejas.
Para arquitectos, ingenieros y facility managers, una base de datos fiable es el fundamento de todo proyecto logrado. En Metrika360 , nuestra aspiración es garantizar esa seguridad de planificación mediante levantamientos precisos del estado existente de los edificios .
Para poder actuar también con eficiencia y alta exactitud en interiores exigentes, hemos ampliado nuestra cartera con el NavVis MLX . Con el escaneo láser móvil del NavVis MLX se sigue cerrando la brecha entre los escáneres láser terrestres estáticos (TLS) y los sistemas móviles. Pero las fichas técnicas por sí solas no bastan como prueba. Hemos sometido el sistema a una prueba práctica intensiva para tantear los límites de la documentación 3D del estado existente en entornos críticos.
1. La tecnología en foco: fusión de sensores en lugar de pura medición láser
El NavVis MLX es un sistema de mano para el escaneo láser móvil que captura nubes de puntos de edificios y panorámicas de 360° directamente en movimiento. Su particularidad técnica reside en la forma en que determina su posición en el espacio.
Los escáneres móviles convencionales llegan a menudo a sus límites en entornos difíciles. Por eso el MLX emplea una fusión de sensores avanzada para el algoritmo SLAM (simultaneous localization and mapping):
- LiDAR de 32 capas: El sensor láser capta el entorno con 640.000 puntos por segundo. Al repartirlos en 32 planos (layers) surge una retícula vertical de medición extremadamente densa. Esto garantiza que incluso estructuras finas, como tuberías estrechas o rebajes de puertas, se detecten con fiabilidad.
- Odometría visual: Paralelamente al láser, cámaras integradas analizan de forma continua la textura del entorno. Esos datos visuales sostienen el cálculo de posición del escáner allí donde el láser, por razones físicas, no puede extraer conclusiones.
2. El escaneo láser móvil a prueba: transparencia y simetría
En la práctica de la medición en obra hay escenarios considerados especialmente críticos para los algoritmos móviles: grandes superficies acristaladas y pasillos largos y pobres en estructura.
2.1 Estabilidad en la pasarela acristalada
Una de las mayores fuentes de error en el escaneo láser móvil es la llamada «deriva» en superficies de vidrio. Los haces láser atraviesan el vidrio o se reflejan especularmente, con lo que al algoritmo SLAM le faltan puntos de medición válidos para la geometría.

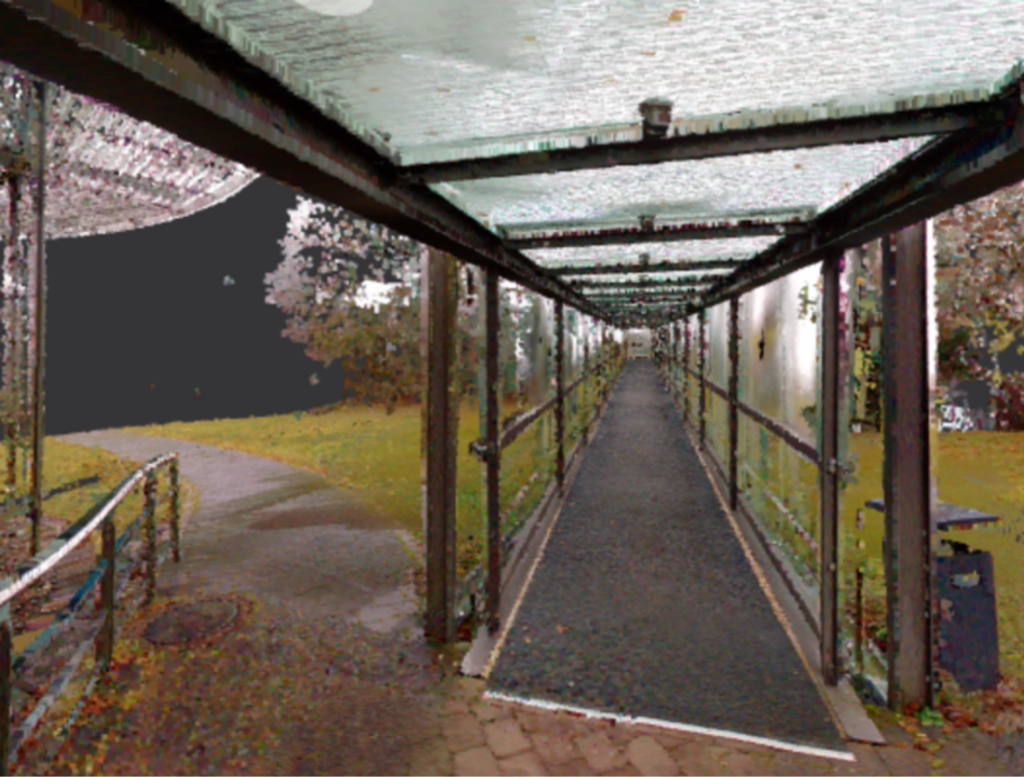

En nuestro objeto de prueba capturamos una pasarela larga y acristalada. Ahí quedó clara la ventaja de la fusión de sensores: mientras los datos LiDAR aportaban naturalmente menos información en las superficies de vidrio, la odometría visual asumió la estabilización. Las cámaras se orientaron por las texturas del pavimento y de la construcción del techo.
El resultado: Una trayectoria sin deriva y geométricamente correcta a lo largo de toda la pasarela acristalada.
2.2 Precisión en pasillos largos
También en amplios pasillos de sótano con geometría repetitiva (simetría) el sistema demostró su capacidad. La alta densidad de puntos y el gran campo de visión del sensor permitieron una autolocalización robusta. El análisis de la trayectoria muestra un «loop closure» limpio – el punto inicial y el final de la medición coinciden con exactitud, lo que resulta decisivo para la fidelidad dimensional de toda la nube de puntos .
3. Ergonomía en la central técnica (instalaciones)
Junto a la estabilidad algorítmica, el manejo físico en espacios complejos resulta decisivo para una captura económica. Nuestra prueba llevó a una central técnica con alturas libres reducidas y tuberías densas.
- Accesibilidad: A diferencia de los sistemas de mochila, que exigen cierta altura libre, el diseño del MLX permite pasar por debajo de tuberías y conductos de ventilación colgados a poca altura.
- Retroalimentación en directo: A través de la pantalla táctil integrada, el operador puede comprobar en tiempo real si las zonas ocultas (sombras) han quedado suficientemente capturadas en la nube de puntos. Esto resulta esencial para el posterior modelado scan-to-BIM , sobre todo en instalaciones técnicas complejas.
4. Conclusión: el valor añadido para su proyecto
El uso exitoso del NavVis MLX en estas condiciones difíciles confirma que el escaneo láser móvil constituye hoy una solución válida también para geometrías complejas.
Para usted como cliente se derivan ventajas concretas:
- Seguridad de planificación: Datos del estado existente validados incluso en zonas que hasta ahora se consideraban difíciles de capturar (fachadas de vidrio, túneles largos, sótanos practicables).
- Rentabilidad: La alta velocidad de captura reduce el tiempo in situ y minimiza las molestias en el funcionamiento en marcha.
- Integridad: La combinación de geometría de alta resolución y datos de imagen de 360° entrega un gemelo digital completo del estado existente.
¿Necesita escaneo láser móvil preciso con el NavVis MLX para un objeto exigente?
Póngase en contacto con Metrika360 para un asesoramiento sin compromiso sobre su proyecto.
Preguntas frecuentes sobre la documentación 3D móvil del estado existente con el NavVis MLX
¿Qué es el NavVis MLX y cómo funciona?
El NavVis MLX es un sistema de mobile mapping de mano que captura en tiempo real nubes de puntos 3D precisas e imágenes panorámicas de 360° de edificios. Combina un sensor LiDAR de 32 capas con odometría visual (algoritmo SLAM) para orientarse con fiabilidad en el espacio incluso sin señal GPS – y ello con una tasa de captura de hasta 640.000 puntos por segundo.
¿Qué ventajas tiene el escaneo láser móvil frente a los escáneres estáticos?
Los sistemas móviles como el NavVis MLX capturan grandes superficies mucho más rápido que los escáneres láser terrestres estacionarios (TLS). Mientras un TLS debe montarse y medirse de nuevo en cada posición, con el MLX se escanea caminando por el edificio. Eso ahorra hasta un 60–70 % del tiempo in situ y minimiza las interrupciones del funcionamiento.
¿Funciona el NavVis MLX también en pasillos acristalados o zonas muy vidriadas?
Sí. Esa es una de las fortalezas particulares del sistema. Gracias a la fusión de sensores – la combinación de LiDAR y odometría visual – el MLX compensa las lagunas de datos en superficies de vidrio. Mientras el láser aporta poco en superficies transparentes, las cámaras se orientan por las texturas del suelo y del techo. El resultado: una trayectoria sin deriva y geométricamente correcta.
¿Para qué tipos de edificio o proyectos resulta especialmente adecuado el escaneo láser móvil?
El sistema resulta ideal para: levantamientos en edificios de oficinas, hospitales e instalaciones industriales; centrales técnicas con tuberías apretadas y alturas libres reducidas; pasillos acristalados y atrios; amplios pasillos de sótano y aparcamientos subterráneos; así como inmuebles en funcionamiento, donde hay que minimizar las molestias.
¿Puede el escaneo láser móvil perturbar el funcionamiento de un edificio?
Apenas. Esa es una de las mayores ventajas del sistema móvil. Un único operador puede recorrer el edificio con discreción, sin vallados, andamios ni paradas prolongadas. El MLX es silencioso, compacto y discreto – ideal para hospitales, hoteles o plantas de producción.
¿En qué se diferencia el NavVis MLX de los sistemas de mochila?
Los sistemas de mochila ofrecen gran movilidad, pero a menudo exigen cierta altura libre y resultan poco manejables en espacios estrechos. El NavVis MLX se lleva en la mano y puede pasarse sin problemas por debajo de tuberías, conductos de ventilación o canalizaciones colgadas a poca altura – una ventaja decisiva en locales técnicos y plantas sótano.
