¿Cuándo basta un plano generado automáticamente y cuándo no?
No todo plano cumple el mismo propósito.
Plano del estado existente frente a plano renderizado – en el sector inmobiliario chocan a menudo dos exigencias completamente distintas: un posible comprador quiere enamorarse de su nuevo hogar, mientras que un arquitecto necesita datos constructivos exactos y sin concesiones. No se trata, por tanto, de qué plano es «mejor» en sí, sino de cuál sirve mejor a su caso concreto.
Aclaramos dónde están exactamente las diferencias, para qué finalidad se presta cada plano – y cómo en Metrika360 gracias a escáneres láser 3D de última generación.
Plano renderizado: la fuerza emocional para comercialización & ventas
Cuando un inmueble sale a la venta o a un nuevo alquiler, los datos técnicos de construcción suelen ser secundarios para el cliente final, o incluso confusos. Es la hora de los planos renderizados (como se ve en nuestra imagen de ejemplo más abajo). Convierten líneas abstractas en un espacio tangible y vivible.
- Foco en la sensación espacial: Con pavimentos realistas, mobiliario a modo de ejemplo y una ambientación lumínica adecuada. Los interesados entienden de un vistazo: ¿cómo funciona el plano en el día a día? ¿Cabe mi vida en estas estancias?
- Reducción a lo esencial: En lugar de una avalancha de detalle técnico, pasan a primer plano las denominaciones claras de las estancias y las superficies útiles netas.
- La ventaja medible: Los planos visualmente potentes aumentan enormemente la atención en los portales inmobiliarios. Aceleran de forma demostrable la comercialización, porque cierran lagunas de imaginación y generan más clics y consultas mejor cualificadas.

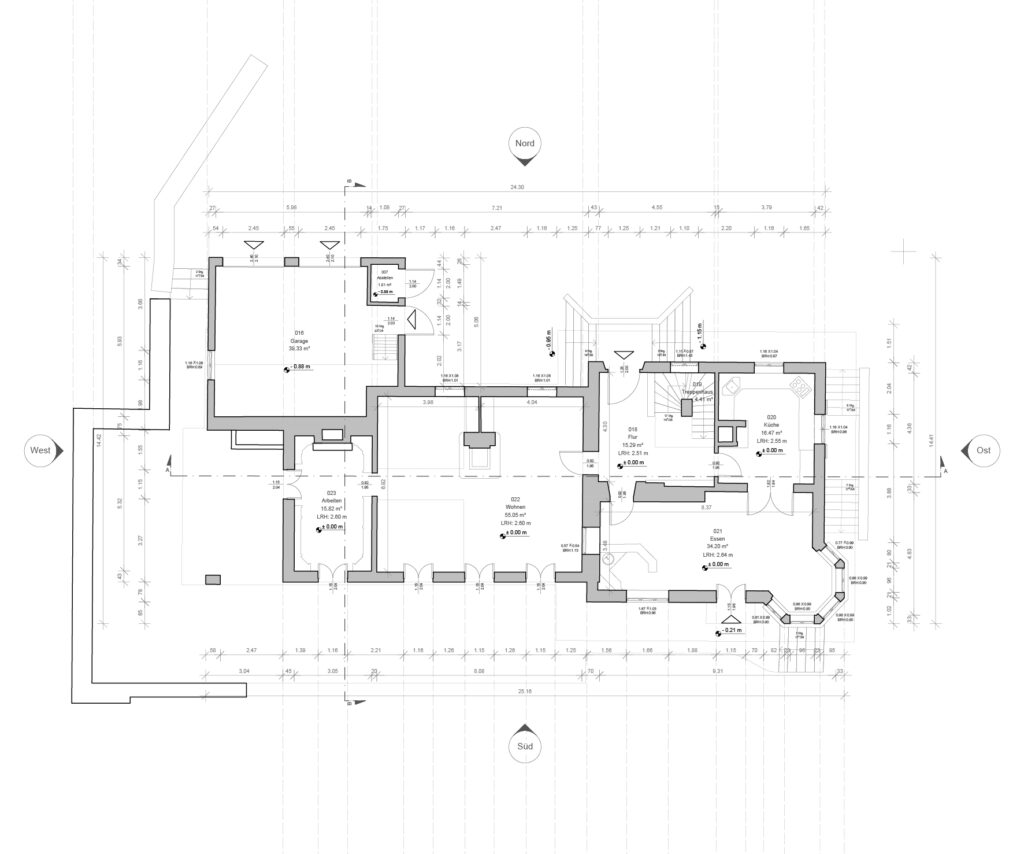

Plano técnico del estado existente: el estándar 2D de Metrika360 para proyecto & explotación
En cuanto se trata de reforma, rehabilitación, cálculo exacto de superficies o facility management, una imagen renderizada deja de ser el plano adecuado. Aquí hace falta un plano 2D del estado existente estructurado, como base CAD fiable.
A diferencia de los cortes simples y automatizados de la nube de puntos que a menudo se ofrecen en el mercado, nuestro estándar 2D de Metrika360 está elaborado constructivamente desde la base:
- Acotación precisa: Medidas exactas de alineación de estancias en sentido longitudinal y transversal.
- Información completa de estancias: Sellos de estancia detallados con número, denominación y superficie neta exacta al centímetro cuadrado.
- Detalles constructivos específicos: Sellos propios para puertas y ventanas, con medidas libres y alturas de antepecho.
- Estructura CAD clara: Los elementos fijos, como cocinas e instalaciones sanitarias, quedan claramente localizados; muros y elementos se representan de forma monolítica y limpia.
La ventaja: arquitectos, proyectistas especializados y oficios pueden leer toda la información relevante directamente y sin errores en el plano.
Plano del existente frente a plano renderizado: ambos de un único levantamiento
Para cualquiera de los dos casos de uso en que necesite un plano – la base técnica de nuestro trabajo mantiene siempre la misma calidad.
Capturamos sus inmuebles mediante escaneo láser 3D de alta precisión, por ejemplo mobile mapping. Con esta tecnología registramos también edificios muy grandes y complejos de forma extremadamente eficiente y sin lagunas. Incluso objetos con muy por encima de 100 unidades de vivienda pueden documentarse por completo en muy poco tiempo.
La mirada más allá del plano
El plano 2D es a menudo solo la entrada a la documentación profesional del estado existente. Para proyectos más profundos elaboramos, si lo desea, alzados detallados, secciones (entonces, naturalmente, con todas las cotas de altura y espesores de forjado) y modelos BIM inteligentes en distintos niveles de desarrollo (p. ej. LOD 200 a 300).
¿Le interesa nuestro estándar de dibujo y modelado u otros planos de ejemplo?
o escríbanos – le asesoramos con mucho gusto sobre qué formato es el adecuado para su próximo proyecto.
¿Cuándo basta un plano generado automáticamente y cuándo no?
Hoy los planos pueden generarse automáticamente: a partir de tomas con el móvil, de escaneos sencillos de estancias, de series de fotos. El resultado cuesta poco, está disponible al día siguiente y tiene buen aspecto. Para una parte de los casos de uso eso es del todo suficiente, y sería poco honesto presentarlo de otro modo.
Para qué basta un plano automático
- Ficha de venta y comercialización: el interesado debe entender la distribución de la vivienda, no construir a partir de ella.
- Primera orientación sobre lo existente, por ejemplo antes de una visita.
- Vistas generales internas, en las que nadie deduce medidas del dibujo ni liquida con él.
Dónde llega a su límite
El límite no está en la estética, sino en el carácter vinculante. Un plano generado automáticamente no sostiene en cuanto de él se deriva algo:
- Superficie según norma. Una superficie según DIN 277 o según el Reglamento alemán de superficie habitable exige un cálculo trazable con versión documentada. Un contorno generado automáticamente da una cifra, pero no un cálculo.
- Base contractual. En superficie de alquiler, reparto de gastos o due diligence de compra, dos partes se remiten a la misma cifra. Para eso hace falta un levantamiento en un momento definido, no la salida de un procedimiento sin exactitud documentada.
- Base de proyecto. Quien construye a partir del dibujo necesita medidas acreditadas y referencias en ángulo recto. En lo existente casi nada está a escuadra, y precisamente esa desviación se pierde en la generación automática.
- Procesamiento posterior. Un sistema CAFM necesita estructura de capas, polígonos de estancia cerrados y números de estancia. Un archivo de imagen o un contorno simple no pueden importarse.
La regla de decisión en una frase
Si el plano debe mostrar algo, por regla general basta la generación automática. Si de él debe derivarse algo – una superficie, un contrato, un proyecto, una importación a un sistema – hace falta un levantamiento.
Ambas cosas no se excluyen. Quien encarga de todos modos un levantamiento obtiene además, del mismo conjunto de datos, el plano atractivo para la comercialización.
Preguntas frecuentes sobre planos 2D del estado existente y planos renderizados
¿Cuándo necesito un plano renderizado y cuándo un plano técnico 2D del estado existente?
Un plano renderizado es ideal para comercialización y ventas, porque con mobiliario, pavimentos y ambientación lumínica transmite una sensación espacial emocional. Un plano técnico 2D del estado existente, en cambio, es la elección correcta para proyecto, reforma, rehabilitación y facility management, porque contiene acotaciones exactas y detalles constructivos aptos para CAD.
¿Puede Metrika360 entregar ambos tipos de plano a partir de un único levantamiento?
Sí. Gracias a nuestra captura por escaneo láser 3D y mobile mapping generamos una nube de puntos de alta precisión, de la que pueden derivarse tanto planos renderizados para ventas como planos técnicos 2D del estado existente para proyectistas – sin repetir el levantamiento.
¿Qué distingue el estándar 2D de Metrika360 de los cortes automatizados de nube de puntos?
Nuestro estándar 2D está elaborado constructivamente desde la base: con medidas precisas de alineación de estancias, sellos de estancia detallados con superficies netas al centímetro cuadrado y sellos propios de puertas y ventanas con medidas libres y alturas de antepecho. Los cortes automatizados no ofrecen esa profundidad ni esa fiabilidad.
¿Qué otras prestaciones ofrece Metrika360 más allá del plano?
Más allá del plano 2D elaboramos alzados, secciones con cotas de altura y espesores de forjado, así como modelos BIM inteligentes en distintos niveles de desarrollo (p. ej. LOD 200 a 300) – según la exigencia del proyecto.
¿Son dimensionalmente exactos los planos generados automáticamente?
Son suficientemente fieles para mostrar la distribución de una estancia. Lo que no aportan es una indicación de exactitud documentada en la que dos partes contratantes puedan apoyarse. Para la ficha de venta y la orientación basta; para el cálculo de superficies según norma, no.
¿Puedo calcular la superficie habitable a partir de un plano automático?
Obtendrá una cifra, pero no un cálculo conforme al Reglamento de superficie habitable. El reglamento exige un cálculo trazable que trate los techos inclinados y los balcones. Cuando la superficie pasa a formar parte del contrato, esa es la diferencia entre un dato y un dato fiable.
¿Se puede importar en un sistema CAFM un plano generado automáticamente?
Por regla general, no. Los sistemas CAFM necesitan polígonos de estancia cerrados, una estructura de capas definida y números de estancia inequívocos. Los planos generados automáticamente aportan una vista, no un dibujo estructurado.
¿Cuándo merece la pena el esfuerzo de un levantamiento?
En cuanto del dibujo se deriva algo: una superficie según norma, una base contractual, un proyecto o una importación a un sistema. Si el plano solo debe mostrar algo, el procedimiento automático es la opción más económica.
