Wann reicht ein automatisch erzeugter Grundriss – und wann nicht?
Nicht jeder Grundriss erfüllt denselben Zweck.
Bestandsplan vs. gerenderter Grundriss – in der Immobilienbranche prallen oft zwei völlig unterschiedliche Anforderungen aufeinander: Ein potenzieller Käufer möchte sich in sein neues Zuhause verlieben, während ein Architekt kompromisslose, exakte Baudaten benötigt. Es geht also nicht darum, welcher Plan per se „besser“ ist, sondern welcher Ihren spezifischen Anwendungsfall optimal bedient.
Wir klären auf, wo die genauen Unterschiede liegen, für welchen Zweck sich welcher Grundriss eignet – und wie wir bei Metrika360 dank modernster 3D Laserscanner.
Gerenderter Grundriss: Die emotionale Kraft für Vermarktung & Vertrieb

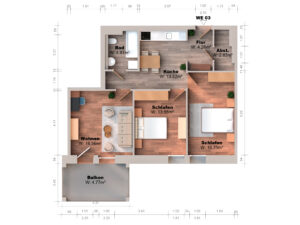

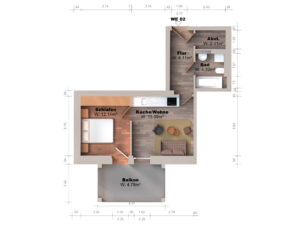

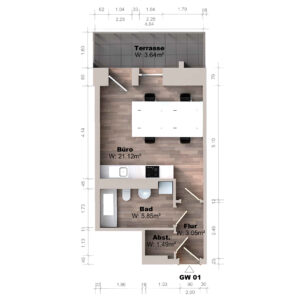

Geht eine Immobilie in den Verkauf oder die Neuvermietung, sind technische Baudaten für den Endkunden meist zweitrangig oder gar verwirrend. Hier schlägt die Stunde der gerenderten Grundrisse (wie in unserem untenstehenden Beispielbild zu sehen). Sie verwandeln abstrakte Linien in einen greifbaren, erlebbaren Raum.
- Fokus auf Raumgefühl: Inklusive realistischen Bodenbelägen, beispielhafter Möblierung und passender Lichtstimmung. Interessenten verstehen auf einen Blick: Wie funktioniert der Grundriss im Alltag? Passt mein Leben in diese Räume?
- Reduktion auf das Wesentliche: Statt einer technischen Detailflut rücken klare Raumbezeichnungen und Netto-Wohnflächen in den Vordergrund.
- Der messbare Vorteil: Visuell starke Grundrisse steigern die Aufmerksamkeit in Immobilienportalen enorm. Sie beschleunigen nachweislich die Vermarktung, da sie Vorstellungslücken schließen und zu mehr Klicks sowie qualifizierteren Anfragen führen.

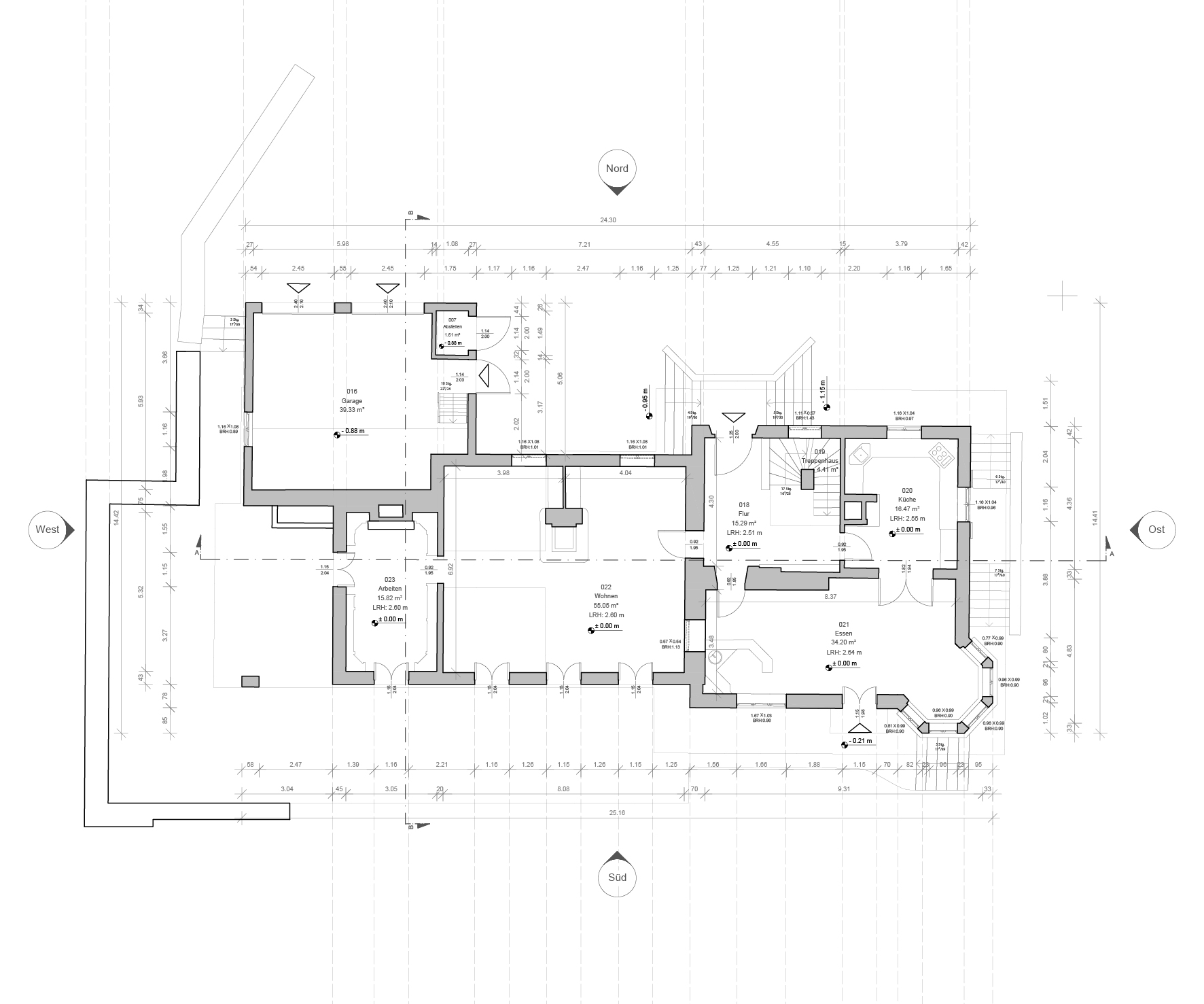

Technischer Bestandsplan: Der Metrika360 2D-Standard für Planung & Bewirtschaftung
Sobald es um Umbau, Sanierung, genaue Flächenberechnungen oder das Facility Management geht, ist ein gerendertes Bild nicht mehr der richtige Plan. Hier erfordert es einen strukturierten 2D-Bestandsplan als belastbare CAD-Grundlage.
Im Gegensatz zu simplen, automatisierten Schnitten aus der Punktwolke, die auf dem Markt oft angeboten werden, ist unser Metrika360 2D-Standard von Grund auf konstruktiv durchgearbeitet:
- Präzise Bemaßung: Exakte Zimmerfluchtmaße in Längs- und Querrichtung.
- Umfassende Rauminformationen: Detaillierte Raumstempel mit Raumnummer, Bezeichnung und exakter Nettofläche auf den Quadratzentimeter genau.
- Spezifische Bauteildetails: Eigene Stempel für Türen und Fenster inklusive lichter Maße und Brüstungshöhen.
- Klare CAD-Struktur: Feste Einbauten wie Küchen und Sanitäranlagen werden klar verortet; Wände und Bauteile monolithisch und sauber dargestellt.
Der Vorteil: Architekten, Fachplaner und Handwerker können alle baurelevanten Informationen direkt und fehlerfrei aus dem Grundriss ablesen.
Bestandsplan vs. gerenderter Grundriss: Beide aus einer einzigen Bestandsaufnahme
Egal, für welchen der beiden Anwendungsfälle Sie einen Plan benötigen – die technische Basis unserer Arbeit bleibt stehts dieselbe Qualität.
Wir erfassen Ihre Immobilien mittels hochpräzisem 3D-Laserscanning bspw. dem Mobile Mapping. Mit dieser Technologie nehmen wir auch sehr große und komplexe Gebäude extrem effizient und lückenlos auf. Selbst Objekte mit weit über 100 Wohneinheiten lassen sich so in kürzester Zeit vollständig dokumentieren.
Der Blick über den Grundriss hinaus
Der 2D-Grundriss ist oft nur der Einstieg in die professionelle Bestandsdokumentation. Für tiefergehende Planungen erstellen wir auf Wunsch detaillierte Ansichten, Schnitte (dann selbstverständlich inklusive aller Höhenkoten und Deckenstärken) bis hin zu intelligenten BIM-Modellen in unterschiedlichen Detaillierungsgraden (z. B. LOD 200 bis 300).
Interesse an unserem Zeichnungs- und Modellierungsstandard oder weiteren Beispiel-Grundrissen?
oder schreiben Sie uns – wir beraten Sie gerne, welches Format für Ihr nächstes Projekt das richtige ist!
Wann reicht ein automatisch erzeugter Grundriss – und wann nicht?
Grundrisse lassen sich heute automatisch erzeugen: aus Handyaufnahmen, aus einfachen Raumscans, aus Fotoserien. Das Ergebnis kostet wenig, liegt am nächsten Tag vor und sieht ordentlich aus. Für einen Teil der Anwendungsfälle ist das völlig ausreichend, und es wäre unredlich, das anders darzustellen.
Wofür ein automatischer Grundriss reicht
- Exposé und Vermarktung: Der Interessent soll den Schnitt der Wohnung verstehen, nicht daraus bauen.
- Erste Orientierung im Bestand, etwa vor einer Besichtigung.
- Interne Übersichten, bei denen niemand aus der Zeichnung ableitet oder abrechnet.
Wo er an seine Grenze kommt
Die Grenze verläuft nicht bei der Optik, sondern bei der Verbindlichkeit. Ein automatisch erzeugter Grundriss trägt nicht, sobald aus ihm etwas folgt:
- Fläche nach Norm. Eine Flächenangabe nach DIN 277 oder Wohnflächenverordnung braucht eine nachvollziehbare Ermittlung mit dokumentierter Fassung. Ein automatisch erzeugter Umriss liefert eine Zahl, aber keine Ermittlung.
- Vertragsgrundlage. Bei Mietfläche, Nebenkostenumlage oder Ankaufsprüfung berufen sich zwei Parteien auf dieselbe Zahl. Dafür braucht es ein Aufmaß zu einem definierten Zeitpunkt, nicht die Ausgabe eines Verfahrens ohne dokumentierte Genauigkeit.
- Planungsgrundlage. Wer auf Grundlage der Zeichnung baut, braucht belegte Maße und rechtwinklige Bezüge. Im Bestand ist selten etwas rechtwinklig, und genau diese Abweichung fällt bei automatischer Erzeugung heraus.
- Weiterverarbeitung. Ein CAFM-System braucht Layerstruktur, geschlossene Raumpolygone und Raumnummern. Eine Bilddatei oder ein einfacher Umriss lässt sich nicht importieren.
Die Entscheidungsregel in einem Satz
Soll der Grundriss etwas zeigen, genügt in aller Regel die automatische Erzeugung. Soll aus ihm etwas folgen – eine Fläche, ein Vertrag, eine Planung, ein Systemimport – braucht es ein Aufmaß.
Beides schließt sich nicht aus. Wer ohnehin ein Aufmaß beauftragt, bekommt den ansprechenden Grundriss für die Vermarktung aus demselben Datensatz mit dazu.
Häufig gestellte Fragen zu 2D-Bestandsplänen und gerenderten Grundrissen
Wann brauche ich einen gerenderten Grundriss und wann einen technischen 2D-Bestandsplan?
Ein gerenderter Grundriss eignet sich ideal für Vermarktung und Vertrieb, da er mit Möblierung, Bodenbelägen und Lichtstimmung ein emotionales Raumgefühl vermittelt. Ein technischer 2D-Bestandsplan hingegen ist die richtige Wahl für Planung, Umbau, Sanierung und Facility Management, da er exakte Bemaßungen und CAD-fähige Bauteildetails enthält.
Kann Metrika360 beide Planarten aus einer einzigen Bestandsaufnahme liefern?
Ja. Dank unserer Erfassung per 3D-Laserscanning und Mobile Mapping erzeugen wir eine hochpräzise Punktwolke, aus der sowohl gerenderte Grundrisse für den Vertrieb als auch technische 2D-Bestandspläne für Fachplaner abgeleitet werden können – ohne erneutes Aufmaß.
Was unterscheidet den Metrika360 2D-Standard von automatisierten Punktwolken-Schnitten?
Unser 2D-Standard ist von Grund auf konstruktiv durchgearbeitet: mit präzisen Zimmerfluchtmaßen, detaillierten Raumstempeln inklusive Nettoflächen auf den Quadratzentimeter, sowie eigenen Tür- und Fensterstempeln mit lichten Maßen und Brüstungshöhen. Automatisierte Schnitte bieten diese Tiefe und Zuverlässigkeit nicht.
Welche weiterführenden Leistungen bietet Metrika360 über den Grundriss hinaus?
Über den 2D-Grundriss hinaus erstellen wir Ansichten, Schnitte mit Höhenkoten und Deckenstärken sowie intelligente BIM-Modelle in verschiedenen Detaillierungsgraden (z. B. LOD 200 bis 300) – je nach Projektanforderung.
Sind automatisch erzeugte Grundrisse maßgenau?
Sie sind maßhaltig genug, um den Schnitt eines Raums zu zeigen. Eine dokumentierte Genauigkeitsangabe, auf die sich zwei Vertragsparteien berufen können, liefern sie nicht. Für Exposé und Orientierung reicht das, für Flächenermittlung nach Norm nicht.
Kann ich aus einem automatischen Grundriss die Wohnfläche berechnen?
Eine Zahl bekommen Sie, eine Ermittlung nach Wohnflächenverordnung nicht. Die Verordnung verlangt eine nachvollziehbare Berechnung mit Behandlung von Dachschrägen und Balkonen. Wird die Fläche Vertragsbestandteil, ist das der Unterschied zwischen einer Angabe und einer belastbaren Angabe.
Lässt sich ein automatisch erzeugter Grundriss in ein CAFM-System importieren?
In aller Regel nicht. CAFM-Systeme brauchen geschlossene Raumpolygone, eine definierte Layerstruktur und eindeutige Raumnummern. Automatisch erzeugte Grundrisse liefern eine Ansicht, keine strukturierte Zeichnung.
Wann lohnt sich der Aufwand eines Aufmaßes?
Sobald aus der Zeichnung etwas folgt: eine Flächenangabe nach Norm, eine Vertragsgrundlage, eine Planung oder ein Import in ein System. Soll der Grundriss nur etwas zeigen, ist das automatische Verfahren die wirtschaftlichere Wahl.
