Punktwolke: das Rohergebnis jeder Laserscan-Aufnahme
Eine Punktwolke ist die Menge aller gemessenen Punkte einer Aufnahme, jeder mit Koordinaten und meist mit Farbwert. Sie ist das Rohergebnis: kein Plan und kein Modell, sondern die Messung selbst.

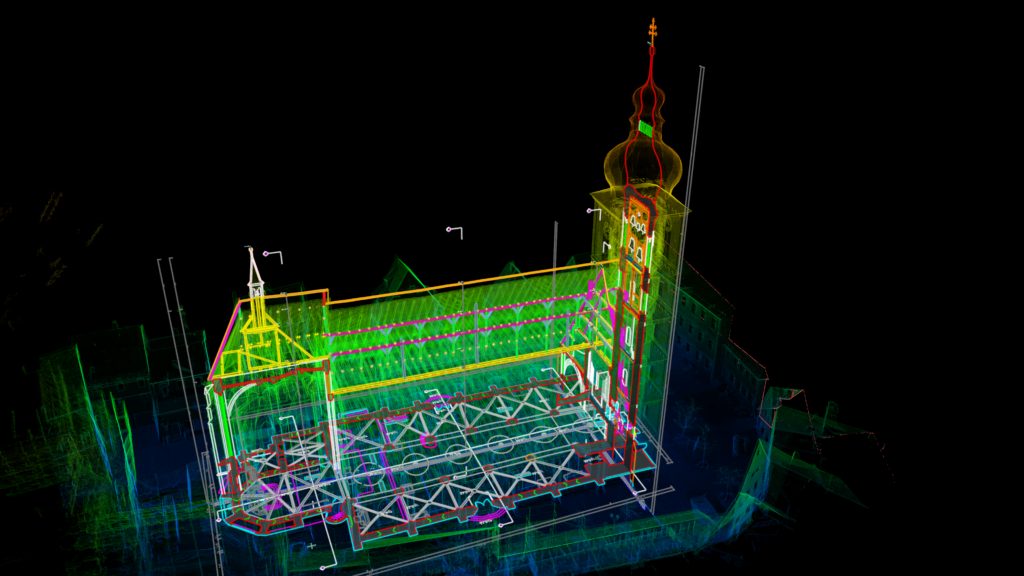

Eine Punktwolke mit dem Modell darüber
Millionen Einzelpunkte, aus mehreren Standpunkten zusammengerechnet, und darüber die daraus abgeleitete Zeichnung. Die Punktwolke bleibt als Beleg erhalten, auch wenn das Modell längst weitergereicht ist.
Von Einzelscans zum Gesamtdatensatz
Jeder Scan sieht nur, was von seinem Standpunkt aus sichtbar ist. Die Registrierung führt die Einzelaufnahmen in ein gemeinsames Koordinatensystem zusammen. Erst danach existiert das Gebäude als ein Datensatz. Die Qualität dieses Schritts entscheidet über alles Folgende – ein Fehler in der Registrierung wandert in jeden abgeleiteten Plan.
Nach der Registrierung wird gereinigt: Personen, Fahrzeuge und Messartefakte fliegen heraus. Wir prüfen das Ergebnis im Vier-Augen-Prinzip, bevor daraus gezeichnet wird.
Warum das Format zählt
Punktwolken werden häufig in herstellereigenen Formaten geliefert. Das bindet den Auftraggeber an eine Software. E57 ist das herstellerneutrale Austauschformat – wer die Punktwolke später weiterverwenden will, sollte sie in E57 vereinbaren.
Die Punktwolke ist außerdem das einzige Ergebnis, das den Zustand vollständig festhält. Ein Plan zeigt, was gezeichnet wurde; die Punktwolke zeigt, was da war. Für spätere Rückfragen ist das der Unterschied zwischen Nachmessen und Nochmal-hinfahren.
Was in einem Punkt steht
Jeder Punkt trägt mindestens seine Lage im Raum: drei Koordinaten. Dazu kommt der Intensitätswert – wie stark das ausgesandte Licht zurückkam. Er hängt von Material, Oberfläche und Auftreffwinkel ab und macht Materialwechsel sichtbar, auch dort, wo geometrisch nichts passiert. Wird zusätzlich fotografiert, bekommt jeder Punkt einen Farbwert.
Diese drei Ebenen erklären, warum eine Punktwolke mehr ist als eine Vermessung: Man sieht die Geometrie, man sieht Materialgrenzen, und man sieht das Gebäude so, wie es aussah.
Wie registriert wird
Für das Zusammenführen der Einzelscans gibt es zwei Wege, und sie schließen sich nicht aus.
- Über Zielmarken. Vor der Aufnahme werden sie im Objekt verteilt, sodass sie in mehreren Scans sichtbar sind. Das ist aufwendiger in der Vorbereitung und liefert die belastbarere Verknüpfung.
- Über die Punktwolke selbst. Die Software sucht in überlappenden Bereichen nach gemeinsamer Geometrie. Das spart die Marken, braucht aber ausreichend Überlappung und Struktur – in einem langen, leeren Flur findet das Verfahren wenig, woran es sich festhalten kann.
In beiden Fällen bleibt eine Restabweichung, und die gehört ins Protokoll. Eine Punktwolke ohne Angabe zur Registriergenauigkeit ist eine Behauptung.
Dichte ist kein Selbstzweck
Die Punktdichte gibt an, wie eng die Messpunkte auf einer Fläche liegen. Sie ist keine Größe, die man maximiert, sondern eine, die man zur Aufgabe wählt: Wer Rissbilder an einer Fassade dokumentiert, braucht eine andere Dichte als jemand, der Raumkanten für einen Grundriss sucht.
Höhere Dichte kostet Aufnahmezeit vor Ort und Rechenzeit danach, und sie erzeugt Dateien, die sich nicht mehr bequem weiterreichen lassen. Deshalb steht die Frage nach dem Zweck vor der Frage nach der Auflösung.
Was sie kann und was nicht
Eine Punktwolke misst, was Licht erreicht hat. Was verdeckt war, fehlt – hinter Möbeln, über abgehängten Decken, in geschlossenen Schächten. Sie erkennt außerdem keine Bauteile: Eine Wand ist darin kein Objekt, sondern eine Ansammlung von Punkten auf einer Ebene. Aus der Wolke ein Bauteil zu machen, ist der Schritt, den Scan-to-BIM beschreibt.
Was sie dafür kann: Sie erlaubt jede Messung nachträglich. Eine Frage, die bei der Planung aufkommt und bei der Aufnahme niemand gestellt hat, lässt sich am Datensatz beantworten, solange sie sichtbare Geometrie betrifft.
Warum sie aufbewahrt wird
Modelle und Pläne sind Interpretationen. Sie enthalten Entscheidungen darüber, was dargestellt wird und was nicht. Die Punktwolke enthält diese Entscheidungen nicht – sie ist der Beleg, gegen den sich jede spätere Zeichnung prüfen lässt.
Deshalb gehört sie in die Übergabe, auch wenn im Alltag mit den Plänen gearbeitet wird. Wer sie nicht bekommt, kann in zwei Jahren nicht mehr nachweisen, wie das Gebäude zum Aufnahmezeitpunkt aussah – vorausgesetzt, sie ist georeferenziert.
Häufige Fragen
Was ist eine Punktwolke?
Die Menge aller gemessenen Punkte einer Laserscan-Aufnahme, jeder mit Koordinaten und meist mit Farbwert. Sie ist die Messung selbst, nicht deren Interpretation.
In welchem Format sollte eine Punktwolke geliefert werden?
In E57. Das ist das herstellerneutrale Austauschformat. Herstellereigene Formate binden die spätere Verwendung an eine bestimmte Software.
Wozu braucht man die Punktwolke, wenn es Pläne gibt?
Der Plan zeigt, was gezeichnet wurde, die Punktwolke zeigt den tatsächlichen Zustand. Bei späteren Rückfragen lässt sich darin nachmessen, ohne erneut vor Ort zu fahren.
Was bedeutet Registrierung?
Das Zusammenführen der Einzelscans in ein gemeinsames Koordinatensystem. Es geht über Zielmarken im Objekt oder über gemeinsame Geometrie in überlappenden Bereichen. Die verbleibende Abweichung gehört ins Protokoll.
Welche Punktdichte brauche ich?
Das hängt von der Aufgabe ab. Für Raumkanten und Grundrisse genügt weniger als für die Dokumentation von Rissbildern an einer Fassade. Höhere Dichte kostet Aufnahmezeit, Rechenzeit und Dateigröße, ohne für jede Frage einen Nutzen zu haben.
Sieht eine Punktwolke auch, was hinter Möbeln liegt?
Nein. Gemessen wird, was Licht erreicht. Verdeckte Bereiche fehlen – hinter Einbauten, über abgehängten Decken, in geschlossenen Schächten. Was dort gebraucht wird, muss geöffnet oder gesondert erfasst werden.
Erkennt eine Punktwolke Bauteile?
Nein. Eine Wand ist darin eine Ansammlung von Punkten auf einer Ebene, kein Objekt mit Eigenschaften. Daraus ein Bauteil zu machen, ist der Schritt, den Scan-to-BIM beschreibt.
